Что такое тепловизионные ядра

Тепловизионные ядра — это устройства, которые используются для преобразования инфракрасного излучения объектов в видимое изображение. Они используют специальную технику, называемую термографией, для создания изображений на основе разницы температур на поверхности объекта. Эти ядра можно найти в различных приложениях, включая медицинскую визуализацию, наблюдение за безопасностью, мониторинг промышленных процессов и пожаротушение. Сердечники обычно состоят из детекторного материала, который может воспринимать инфракрасное излучение, электронного блока обработки изображения для генерации изображения и оптической системы, которая фокусирует инфракрасное излучение на детекторе.




Преимущества тепловизионных ядер




1. Повышенная обнаруживаемость

Тепловизионные ядра обладают высокой чувствительностью и могут обнаруживать даже малейшие изменения температуры, что делает их очень эффективными при идентификации и обнаружении целей.



2. Улучшено качество изображения.

Тепловизионные ядра обеспечивают высококачественные изображения даже в условиях низкой освещенности или отсутствия освещения, что повышает их эффективность в приложениях наблюдения и безопасности.



3. Повышенная безопасность

Тепловизионные ядра можно использовать для выявления потенциальных опасностей, таких как перегрев электрических компонентов, что может повысить безопасность в промышленных и коммерческих условиях.

4. Экономичный

Тепловизионные ядра экономически эффективны по сравнению с другими технологиями обработки изображений, что делает их отличным выбором для предприятий и организаций с ограниченным бюджетом.

5. Простота в использовании

Тепловизионные ядра удобны для пользователя и требуют минимального обучения, поэтому их можно легко интегрировать в существующие операции.

6. Универсальность

Тепловизионные ядра можно использовать в различных приложениях, включая наблюдение, безопасность, промышленный мониторинг и медицинскую диагностику, что делает их универсальным инструментом для самых разных отраслей.

Главная 123 Последняя страница 1/3



почему выбрали нас

Наш сертификат

Все наши тепловизионные камеры прошли сертификацию CE и получили хорошее качество от наших клиентов из ЕС. В Китае мы также соответствуем стандарту качества серии ISO9000.





Продукция высокого качества

Мы всегда ставим потребности и ожидания клиентов на первое место, совершенствуемся и постоянно совершенствуемся, ищем каждую возможность добиться большего, оправдывать ожидания клиентов в отношении качественной продукции, предоставлять клиентам наиболее удовлетворительный сервис в любое время.

Конкурентные цены

Мы предлагаем нашу продукцию по конкурентоспособным ценам, что делает ее доступной для наших клиентов. Мы считаем, что высококачественная продукция не должна стоить дорого, и стремимся сделать нашу продукцию доступной для всех.

Профессиональная команда

У нас есть команда квалифицированных и опытных специалистов, которые хорошо разбираются в новейших технологиях и отраслевых стандартах. Наша команда стремится обеспечить нашим клиентам наилучшее обслуживание и поддержку.




Типы тепловизионных ядер





Тепловизионные ядра микроэлектромеханических систем (МЭМС)

Тепловизионные ядра MEMS обычно используются в небольших портативных устройствах, таких как смартфоны и планшеты. Они также используются в автомобильных системах безопасности, мониторинге промышленных процессов и в медицине. Хотя они, возможно, и не обеспечивают высочайшего уровня чувствительности и разрешения, они все же способны обнаруживать разницу температур в несколько градусов Цельсия и могут быть полезным инструментом для многих применений. Поскольку технология продолжает совершенствоваться, тепловизионные ядра MEMS, вероятно, станут еще более совершенными и широко распространенными.


Охлаждаемые тепловизионные ядра

Охлаждаемые тепловизионные ядра обычно более эффективны при обнаружении тепловых сигнатур на больших расстояниях и в сложных условиях, например, через такие помехи, как дым или туман. Система охлаждения, используемая в этих ядрах, снижает температуру детектора для повышения чувствительности и снижения шума, что позволяет им обнаруживать меньшие перепады температур. Однако система охлаждения требует питания и обслуживания и делает охлаждаемые ядра тяжелее и громоздче, чем неохлаждаемые. Охлаждаемые ядра часто используются в военных и промышленных приложениях, где требуются высокопроизводительные возможности обработки изображений.


Гибридные тепловизионные ядра

Это обеспечивает лучшую чувствительность и разрешение, чем неохлаждаемые системы, но более экономично и требует меньшего обслуживания, чем охлаждаемые системы. Гибридные тепловизионные ядра обычно используются в таких приложениях, как наблюдение, автомобильная безопасность и пожаротушение. Они также становятся все более популярными в медицинской промышленности для термографии, где они могут обнаруживать изменения температуры в организме, которые могут указывать на наличие заболевания или травмы.


Ядра инфракрасного фотодетектора с квантовыми ямами (QWIP)

Ядра QWIP обычно используются для обнаружения инфракрасного излучения как в военных, так и в гражданских целях, например, в очках ночного видения, системах наблюдения и устройствах медицинской визуализации. Конструкция ядра QWIP позволяет точно контролировать энергию запрещенной зоны, которая определяет конкретные длины волн обнаруживаемого света. Это делает ядра QWIP идеальными для приложений, требующих обнаружения определенного диапазона инфракрасного излучения. Кроме того, ядра QWIP обладают высокой квантовой эффективностью, что означает, что они могут преобразовывать большую часть входящего излучения в электрические сигналы, что обеспечивает высокую чувствительность и разрешение.





Материал тепловизионных ядер



Ядра для термовизуализации обычно изготавливаются из таких материалов, как оксид ванадия (VOx), аморфный кремний (a-Si) или микроболометры.



VOx — популярный выбор для высококлассных тепловизионных систем благодаря своей высокой чувствительности и высокой частоте обновления. Он работает, изменяя свое сопротивление в зависимости от температуры, которую можно измерить и преобразовать в изображение.



Аморфный кремний (a-Si) — еще один материал, обычно используемый в тепловизионных сердечниках. Он имеет более низкую стоимость, чем VOx, но менее чувствителен и имеет более медленную частоту обновления.



Микроболометры — это еще один тип тепловизионного основного материала. Они состоят из крошечных металлических конструкций, сопротивление которых меняется в зависимости от температуры. Они предлагают экономичное решение для недорогих тепловизионных систем.



В конечном итоге выбор материала для тепловизионного ядра будет зависеть от конкретного применения и требований к производительности.



5 качеств, на которые следует обращать внимание в тепловизионной камере



Диапазон температур

Температурный диапазон тепловизионной камеры может быть одним из наиболее важных факторов. При какой вероятной температуре вы будете делать снимки? Будет ли большая разница в температурах? В первую очередь следует учитывать температурный диапазон камеры.

01

Разрешение

Большинство тепловизионных камер имеют меньшее количество пикселей, чем камеры видимого света, поэтому оценка разрешения детектора также является важным фактором. Размер области изображения и цели будут определять необходимое разрешение. Для обнаружения небольших объектов потребуются тепловизионные камеры высокого разрешения.

02

Точность и повторяемость

Часто тепловизионная камера используется не только для обнаружения различий в температуре, но и для ее измерения. В этом смысле точность и повторяемость являются ключевыми факторами. Большинство высококачественных тепловизионных камер обеспечивают точность ±2% или выше.

03

Слияние изображений

В некоторых случаях тепловые изображения необходимо сравнивать с изображениями в видимом свете, чтобы четко представить результаты разницы температур. Некоторые тепловизионные камеры имеют возможность четко выделять разницу между тепловыми и видимыми изображениями, что значительно упрощает захват изображений в этих приложениях.

04

Долговечность

Долговечность тепловизионной камеры важна, особенно для таких приложений, как высококачественное наблюдение, безопасность и мониторинг критической инфраструктуры. Если тепловизионным камерам приходится находиться на открытом воздухе в течение длительного времени или перемещаться в суровых промышленных условиях, важным фактором будет их долговечность.

05




Процесс тепловизионных ядер

01/

Проектирование ядра

Первым шагом является разработка тепловизионного ядра с учетом таких факторов, как желаемый температурный диапазон и разрешение, размер и энергопотребление.

02/

Изготовление массива датчиков

Матрица датчиков является наиболее важным компонентом тепловизионного ядра. Он состоит из сотен или тысяч крошечных датчиков, чувствительных к разным длинам волн инфракрасного излучения. Эти датчики обычно изготавливаются из таких материалов, как антимонид индия (InSb), теллурид ртути-кадмия (MCT) или оксид ванадия (VOx).

03/

Сборка оптики

Оптика тепловизионного ядра отвечает за фокусировку входящего инфракрасного излучения на матрицу датчиков. Это предполагает сборку линз, фильтров и зеркал в компактный корпус, который можно установить на датчик.

04/

Интеграция электроники

Электроника тепловизионного ядра состоит из аналого-цифрового преобразователя (АЦП), процессора и дисплея. Электронная схема предназначена для преобразования аналогового сигнала датчика в цифровой сигнал, его обработки для создания изображения и отображения его на экране.

05/

Калибровка ядра

Прежде чем использовать тепловизионное ядро, его необходимо откалибровать, чтобы гарантировать точное измерение температуры. Это включает в себя воздействие на сердечник известного источника температуры и корректировку калибровочных коэффициентов для соответствия показаний истинной температуре.

06/

Тестирование ядра

Последний шаг включает в себя тестирование тепловизионного ядра, чтобы убедиться в его соответствии требуемым спецификациям. Это включает в себя тестирование его чувствительности, разрешения, точности и времени отклика в различных температурных условиях.



Как работают тепловизионные ядра


Тепловизионные ядра работают по принципу обнаружения и измерения интенсивности инфракрасного излучения, испускаемого объектами или телами, на основе их температуры. Ядро состоит из массива инфракрасных детекторов, состоящего из крошечных датчиков, которые обнаруживают инфракрасное излучение, излучаемое объектами, и преобразуют его в электрические сигналы. Эти сигналы затем обрабатываются специальной электронной схемой внутри ядра, которая создает тепловое изображение объекта или тела. На изображении показаны изменения температуры в виде различных цветовых оттенков или градиентов: более теплые области отображаются более яркими цветами, а более холодные области кажутся более темными. Тепловизионные ядра очень чувствительны к изменениям температуры, могут работать при различном освещении и погодных условиях и могут быть интегрированы в различные устройства, такие как камеры, прицелы и системы наблюдения.

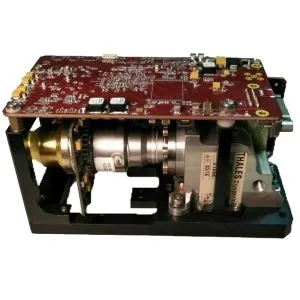

Cooled Versus Uncooled Cameras for Long Range

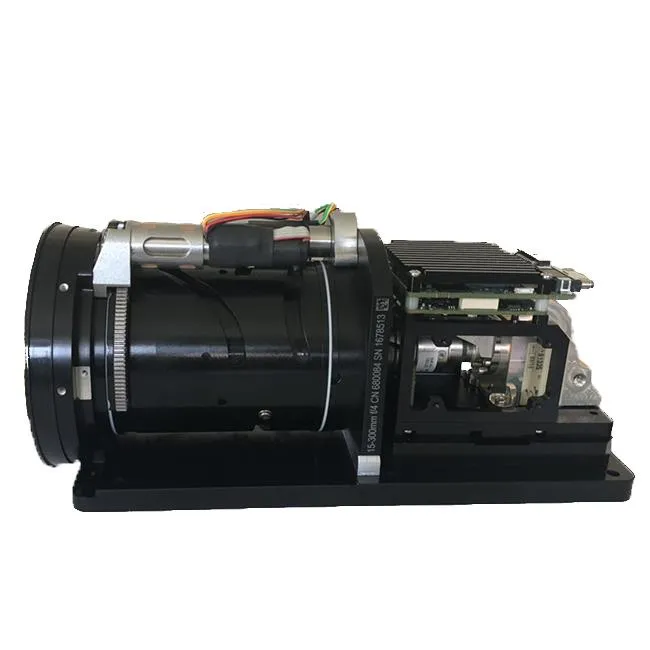

Cooled Thermal Camera Modules

По сути, тепловизионные ядра работают, обнаруживая тепловую энергию (инфракрасное излучение), излучаемую объектами. Эти ядра предназначены для обнаружения широкого диапазона длин волн инфракрасного спектра, что позволяет им обнаруживать разницу температур всего в 0.1 градус. Они также оснащены несколькими линзами, которые помогают фокусировать инфракрасное излучение на матрице датчиков, что повышает их чувствительность и разрешение. С помощью передовых алгоритмов и программного обеспечения тепловизионные ядра могут создавать детальные тепловые изображения, которые используются в различных приложениях, таких как медицинская диагностика, диагностика зданий и военное наблюдение.




Как обслуживать тепловизионные ядра




1

Содержите тепловизор в чистоте. Используйте чистую сухую ткань, чтобы протереть линзу и корпус сердечника. Избегайте использования воды или чистящих растворов, поскольку они могут повредить устройство.

2

Храните тепловизор правильно. Храните его в сухом и прохладном месте, вдали от прямых солнечных лучей и экстремальных температур.

3

При транспортировке тепловизионного ядра используйте защитный футляр. Это поможет предотвратить повреждение устройства во время транспортировки.

4

Регулярно проверяйте и заменяйте батарейки. Перед использованием устройства убедитесь, что аккумуляторы полностью заряжены.

5

Следуйте инструкциям производителя по техническому обслуживанию и калибровке тепловизионного ядра. Калибровку следует проводить не реже одного раза в год.

6

Не роняйте и не трясите тепловизионный сердечник, так как это может привести к повреждению внутренних компонентов.



Чем тепловизионные ядра отличаются от других типов термографических камер


Тепловизионные ядра отличаются от других типов термографических камер тем, что они обычно меньше, легче и имеют меньшее энергопотребление. Они также способны создавать изображения более высокого качества, более подробные и точные. Тепловизионные ядра часто используются в приложениях, где важны портативность и простота использования, например, в медицинской визуализации или в военных и правоохранительных операциях. Кроме того, тепловизионные ядра могут использоваться в качестве основы для создания других типов термографических камер, таких как портативные устройства или навесные системы для проверки и наблюдения. Имея 20-летний опыт глубокого развития отрасли, Чжунци Гаочэн всегда стремился создавать или оптимизировать онлайн-связь, деловые отношения между «предприятиями, пользователями и продуктами» посредством цифрового маркетинга.




Каковы применения тепловизионных ядер?




1. Наблюдение и безопасность

Тепловизионные ядра могут обнаруживать и идентифицировать людей, транспортные средства и диких животных в полной темноте, препятствиях (дым, туман и пыль), а также в экстремальных погодных условиях. Эти устройства используются правоохранительными органами, военными и службами безопасности для мониторинга и защиты критически важной инфраструктуры, охраны границ и общественной безопасности.

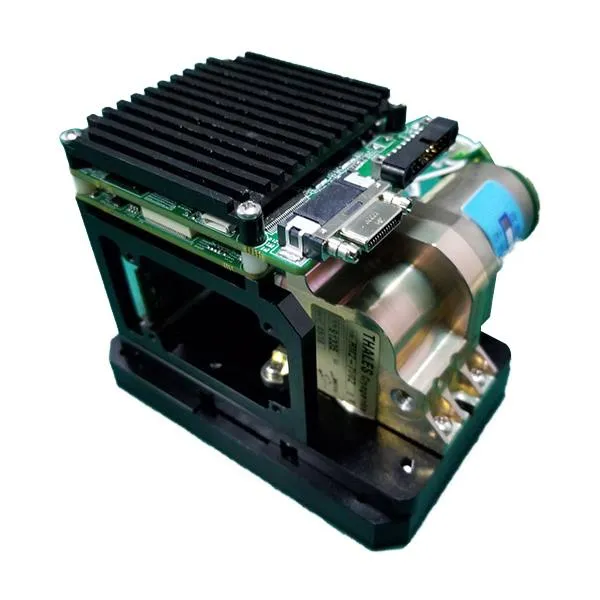

Cooled IR Camera

02

Промышленность и производство

Тепловизионные ядра могут обнаруживать тепловые следы в машинах, процессах и продуктах, которые указывают на потенциальные проблемы, такие как перегрев или потеря энергии. Они используются в приложениях по техническому обслуживанию, мониторингу и контролю качества для повышения эффективности, предотвращения простоев и обеспечения безопасности.

03

Строительство и строительство

Тепловизионные ядра могут определять потери энергии, проникновение влаги и дефекты изоляции в зданиях и сооружениях. Они используются в энергоаудитах, инспекциях зданий и строительных целях для повышения энергоэффективности, безопасности и комфорта.

04

Пожаротушение и поисково-спасательные работы

Тепловизионные ядра могут обнаруживать и определять местонахождение людей, домашних животных и горячих точек в задымленных и слабоосвещенных помещениях. Они используются пожарными и службами экстренной помощи для обнаружения и спасения пострадавших, а также для контроля и тушения пожаров.

05

Медицинские и ветеринарные

Тепловизионные ядра могут обнаруживать разницу температур в тканях и органах, которая может указывать на травму, заболевание или другие заболевания. Они используются в здравоохранении человека и животных для диагностики и мониторинга различных проблем со здоровьем.




Наша фабрика




Компания HUIRUI INFRARED, основанная в 2013 году в престижном городе Ханчжоу, является лидером в области инфракрасных тепловых технологий. Наш опыт заключается в использовании передовых технологий для предложения непревзойденных решений для тепловизионных камер и персонализированных услуг. В наш ассортимент продукции входят системы тепловидения, камеры (как неохлаждаемые, так и охлаждаемые варианты), бинокли и монокуляры, созданные с использованием передовых технологий, обеспечивающих превосходные возможности тепловидения. Мы гордимся своей приверженностью инновациям и индивидуальному подходу, предоставляя индивидуальные решения, отвечающие уникальным потребностям наших клиентов, устанавливая новые стандарты в области тепловизионных технологий.



研发能力研发能力




Часто задаваемые вопросы



Вопрос: Что такое тепловизионное ядро?

Ответ: Вообще говоря, тепловизионная камера преобразует невидимую инфракрасную энергию, излучаемую объектом, в видимое тепловое изображение. Различные цвета на тепловом изображении представляют собой разные температуры измеряемого целевого объекта.

Вопрос: Каковы различные типы тепловизионных ядер?

Ответ: Наиболее распространенные типы тепловизионных сердечников включают неохлаждаемые датчики микроболометров, охлаждаемые инфракрасные детекторы и детекторы на основе термобатарей.

Вопрос: Каковы области применения тепловизионных ядер?

Ответ: Наши тепловые датчики позволяют захватывать изображения сквозь туман, дым, пыль и дымку для таких приложений, как безопасность, пожаротушение, мониторинг процессов, автомобильная безопасность и термография.

Вопрос: Каковы преимущества использования тепловизионных ядер?

Ответ: Тепловые изображения дают вам вещественные доказательства того, что в вашем доме или коммерческом здании что-то не так, например, есть утечки или горячие точки. Предотвратите дорогостоящий ремонт с помощью тепловидения для проверки крыши, систем отопления, вентиляции и кондиционирования воздуха, изоляции и обнаружения влаги.

Вопрос: Как работает технология тепловидения?

Ответ: Все объекты излучают инфракрасную энергию, известную как тепловая сигнатура. Инфракрасная камера (также известная как тепловизор) обнаруживает и измеряет инфракрасную энергию объектов. Камера преобразует эти инфракрасные данные в электронное изображение, которое показывает видимую температуру поверхности измеряемого объекта.

Вопрос: Что такое неохлаждаемый датчик микроболометра?

Ответ: Микроболометр как чувствительный элемент неохлаждаемого ИК-телевизора работает по тепловому принципу. При использовании хорошего микроболометра падающее ИК-излучение поглощается мембраной датчика и, благодаря хорошей теплоизоляции, преобразуется в соответствии с падающей энергией в повышение температуры.

Вопрос: Что такое охлаждаемый инфракрасный детектор?

Ответ: В зависимости от рабочей температуры и потребностей в охлаждении инфракрасный детектор можно разделить на охлаждаемый и неохлаждаемый. Неохлаждаемый тепловизионный датчик работает при комнатной температуре, имеет медленный отклик и относительно низкую чувствительность. При этом охлаждаемый инфракрасный детектор работает при криогенной температуре.

Вопрос: Что такое детектор на основе термобатареи?

Ответ: Датчики термобатарей основаны на термопарах. Термопара состоит из двух разнородных металлов, соединенных последовательно. Для обнаружения излучения один металлический переход обычно чернеют, чтобы поглотить излучение. Повышение температуры этого перехода относительно другого необлученного перехода генерирует напряжение.

Вопрос: Как определить производительность тепловизионного ядра?

Ответ: Производительность тепловизионного ядра определяется такими факторами, как разрешение, чувствительность, тепловой динамический диапазон и частота кадров.

Вопрос: Что такое тепловой динамический диапазон?

A: Динамический диапазон определяется как соотношение между самой высокой и самой низкой интенсивностью сигнала, к которому чувствительна камера (например, 37,000:1 или 91 дБ): при этом самая высокая интенсивность соответствует сигналу в полной мере мощность, и самый низкий сигнал, предположительно связанный с эквивалентной шумовой мощностью (сигнал, при котором сигнал...

Вопрос: Что такое разрешение?

О. Разрешение, также известное как DPI (точек на дюйм) при печати или PPI (пикселей на дюйм) при отображении на экране, представляет собой количество отдельных цветных точек, помещающихся на 1-квадратный дюйм. Как правило, чем больше пикселей на дюйм в вашем дизайне, тем больше деталей и тем резче получается изображение.

Вопрос: Что такое частота кадров?

О: Обычно это выражается как «кадров в секунду» или FPS. Проще говоря, кадр в секунду означает, сколько кадров умещается в одну секунду видео. Итак, если видео снимается и воспроизводится со скоростью 24 кадра в секунду, это означает, что каждая секунда видео показывает 24 различных неподвижных изображения.

Вопрос: Какие факторы влияют на производительность тепловизионного ядра?

Ответ: На производительность тепловизионного ядра могут влиять такие факторы, как температура окружающей среды, влажность и расстояние до отображаемого объекта.

Вопрос: Что такое тепловизионная система?

Ответ: Тепловидение работает путем измерения инфракрасной энергии и преобразования этих данных в электронные изображения, отображающие температуру поверхности. Оптическая система фокусировала инфракрасную энергию на матрице датчиков или детекторном чипе с тысячами пикселей в сетке.

Вопрос: Как я могу интегрировать тепловизионное ядро ​​в свое устройство?

Ответ: Тепловизионное ядро ​​можно интегрировать в такие устройства, как мобильные телефоны, камеры, дроны и роботы, через интерфейс, соединяющий его с процессором.

Вопрос: Как я могу улучшить качество изображения тепловизионного ядра?

О: Качество изображения тепловизионного ядра можно улучшить, используя методы обработки изображений, такие как шумоподавление, калибровка, повышение контрастности и устранение размытия.

Вопрос: В чем разница между тепловизионными ядрами и приборами ночного видения?

Ответ: Тепловизоры и приборы ночного видения существенно отличаются. Тепловизоры улавливают тепло, выделяемое предметами, в зависимости от того, насколько жарко, а устройства ночного видения улавливают доступный свет вокруг вас и делают его ярче, чтобы вы могли видеть предметы.

Вопрос: Можно ли использовать тепловизионное ядро ​​в полной темноте?

Ответ: Тепловизионные камеры видят в полной темноте, создавая четкие и четкие изображения без необходимости использования света. Это делает ИК-камеры отличным инструментом для многочисленных приложений ночного видения.

Вопрос: Какова максимальная дальность действия тепловизионного ядра?

О: Максимальная дальность действия тепловизионного ядра зависит от чувствительности датчика, атмосферных условий, а также размера и температуры отображаемого объекта.

Вопрос: Как защитить тепловизионное ядро ​​от повреждений?

О: Чтобы защитить тепловизионное ядро ​​от повреждений, вы можете использовать защитный корпус или крышку и избегать воздействия экстремальных температур или суровых условий.

Являясь одним из ведущих производителей и поставщиков тепловизионных сердечников в Китае, мы тепло приветствуем вас в оптовой продаже высококачественных тепловизионных сердечников китайского производства на нашем заводе. Свяжитесь с нами для более подробной информации.
